MountMod

Technik, die Platz schafft. Made in Germany.

MountMod bringt eine flexibel nutzbare Montagefläche direkt an die TS35-Hutschiene – klar aufgebaut, modular erweiterbar und für technische Anwendungen entwickelt. Die wirtschaftlich günstigste Lösung für Bauteile ohne TS-35-Standard.

MountMod-System mit MountPlates, MountFix und MountLock
Baukastenprinzip TS35 / 125 / 180
Scrollen
TS35Hutschienen-Basis nach DIN EN 60715
125 / 180Zwei Systemgrößen
ModularErweiterbarer Aufbau
MountMod System

Ein System. Viele Möglichkeiten.

MountMod ermöglicht die Montage von Bauteilen die eigentlich nicht für die Hutschiene gedacht sind. So entsteht dort nutzbarer Raum, wo Standardlösungen oft aufhören.

MountMod Produktfamilie mit zwei Größen
MountMod Katalog

Produkte und Startpreise

Alle Komponenten sind einzeln oder als abgestimmtes Set erhältlich.

Setverkauf

MountLock Starter Set 125 - 2 MountLocks, 1 Mountplate 125 und ein Adapterfix 12529,90 €
Mount Lock Erweiterungs Set 125 - 2 MountLocks und eine MountPlate 12522,90 €
MountPlate Set 180 - 2 MountLocks, 1 MountPlate 180 und ein Adapterfix 18044,90 €
MountLock Set - 4 MountLocks16,90 €
MountLock Set - 2 MountLocks9,90 €

Einzelverkauf

MountLock5,90 €
MountFix 1258,90 €
MountFix 1809,90 €
MountPlate 12514,90 €
MountPlate 18017,90 €
01
MountLock Komponenten

MountLock

Der Grundadapter ist die kompakte Schnittstelle für die TS35-Hutschiene bildet die Basis des Systems. Auf ihm wird alles montiert. Eine stabile Schwalbenschwanzverbindung sorgt für festen Halt.

Abmaße MountLock: Baubreite 1,5TE - B25mm x H42,5mm x T21,5mm

02
MountFix 125 mit kompakter MountPlate

MountFix 125 / 180

Diese Lehre erleichtert die Montage der Grundadapter. Beide Adapter werden aufgesteckt und mittels Inbus festgezogen. Der passende Abstand der Adapter zueinander ist damit reibungslos gegeben.

03
MountPlate 180

MountPlate 125 / 180

Die gelochte Montagefläche bietet Freiheit für Elektronik, Netzwerkkomponenten, Platinen, Netzteile, PC´s und individuelle Aufbauten.

Außenmaß MountPlate 125: B160mm x H37,5mm x T150mm
- Innenmaß MountPlate 125: B150mm x H32,5mm x T140mm
Außenmaß MountPlate 180: B215mm x H37,5mm x T215mm
Innenmaß MountPlate 180: B205mm x H32,5mm x T140mm

Technische Produktdetails

Werkstoff, Aufbau und Belastbarkeit.

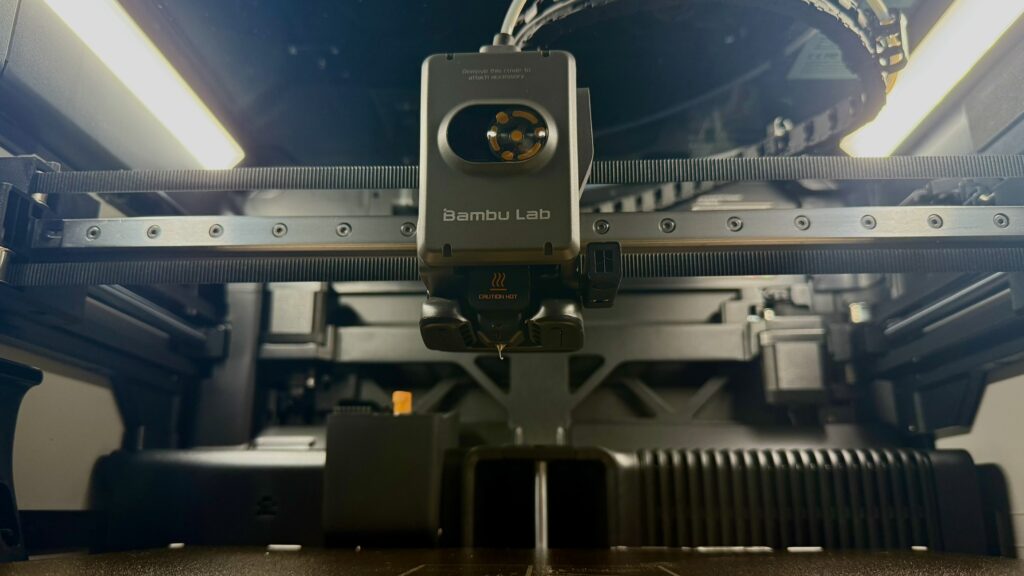

MountMod wird auf industriellen 3D-Druckern im FDM-Verfahren hergestellt.

Das verwendete Material ABS ist ein Industriestandard und durch seine robuste Bauweise ein idealer Werkstoff.

Material ABS - Acrylnitril-Butadien-Styrol
Fertigungsverfahren FDM-Verfahren
Anwendungstemperaturbereich -25°C bis 85°C
Belastbarkeit MountPlate 125 & 180 etwa 7,5Kg

Konsequent funktional

Aus der Praxis für die Praxis.

MountMod wurde entwickelt aus einem Ärger heraus. Bauteile ohne TS-35-Aufnahme ohne kostenintensives und aufwändiges Bohren und konstruieren auf die Hutschiene integrieren.

MountMod anfragen
01Direkte TS35-Integration

Die Systembasis ist für den Einsatz an der Standard-Hutschiene ausgelegt.

02Zwei nutzbare Größen

125 und 180 decken kompakte sowie größere Montageaufgaben ab.

03Offene Montagefläche

Die Lochstruktur unterstützt unterschiedliche Positionen und individuelle Aufbauten.

In der Praxis

Vom Systemgedanken zur echten Anwendung.

Weiteres Praxisbeispiel 5
Weiteres Praxisbeispiel 6
Individuelle Entwicklung

Brauchen Sie etwas Individuelles?

Von der ersten Idee bis zum fertigen Bauteil: Ich entwickle passgenaue Halterungen, Ersatzteile und technische Kleinserien für Ihren konkreten Anwendungsfall.

Dienstleistungen entdecken
Dienstleistungen

Von der Idee zum funktionalen Bauteil.

Technische Unterstützung für Einzelteile, Prototypen und optimierte Lösungen – passend zu Ihrer konkreten Anwendung.

01

Reverse Engineering

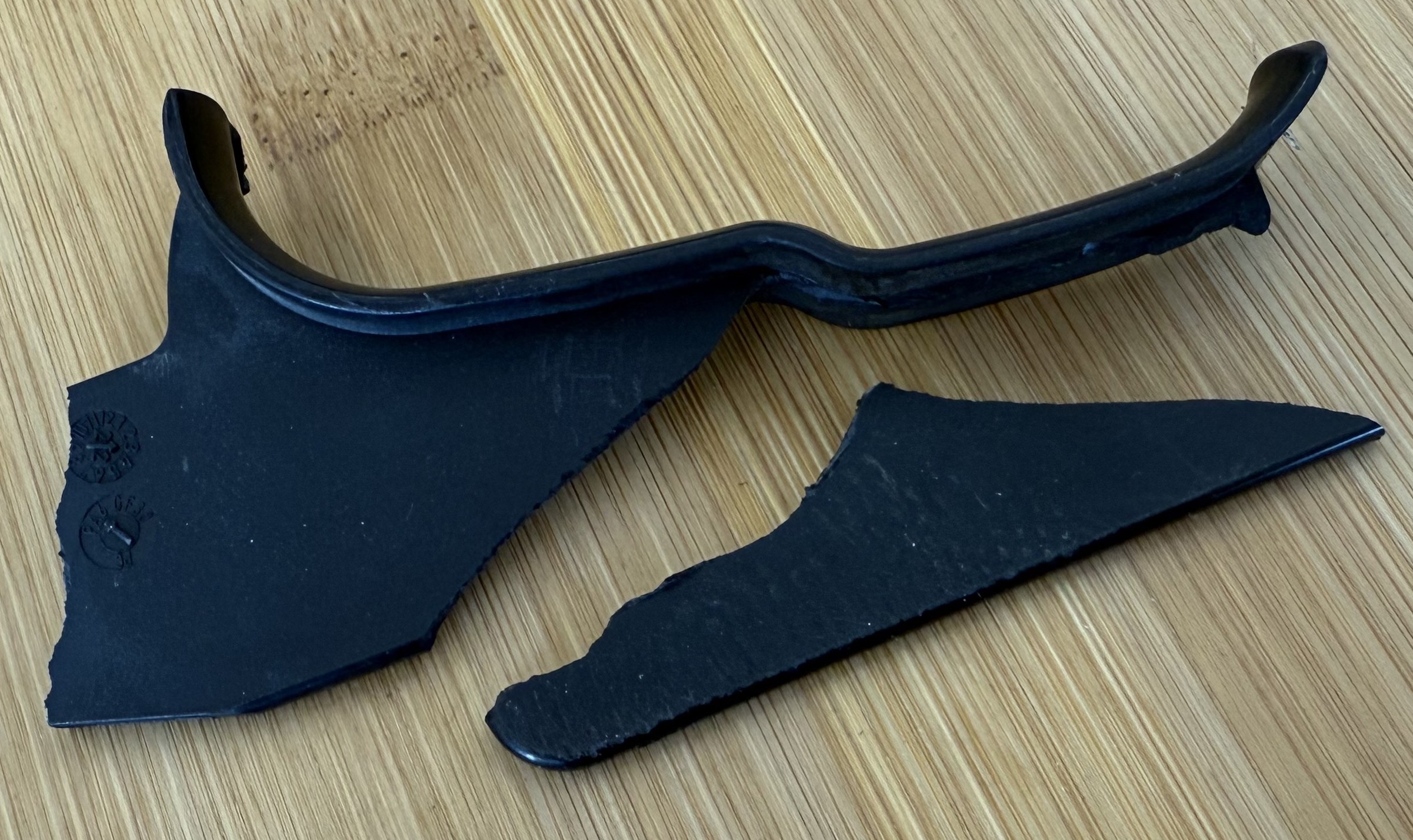

Zerbrochene oder nicht mehr lieferbare Bauteile werden rekonstruiert und erneut hergestellt. Oftmals die wirtschaftliche beste Lösung.

02

Druckauftrag

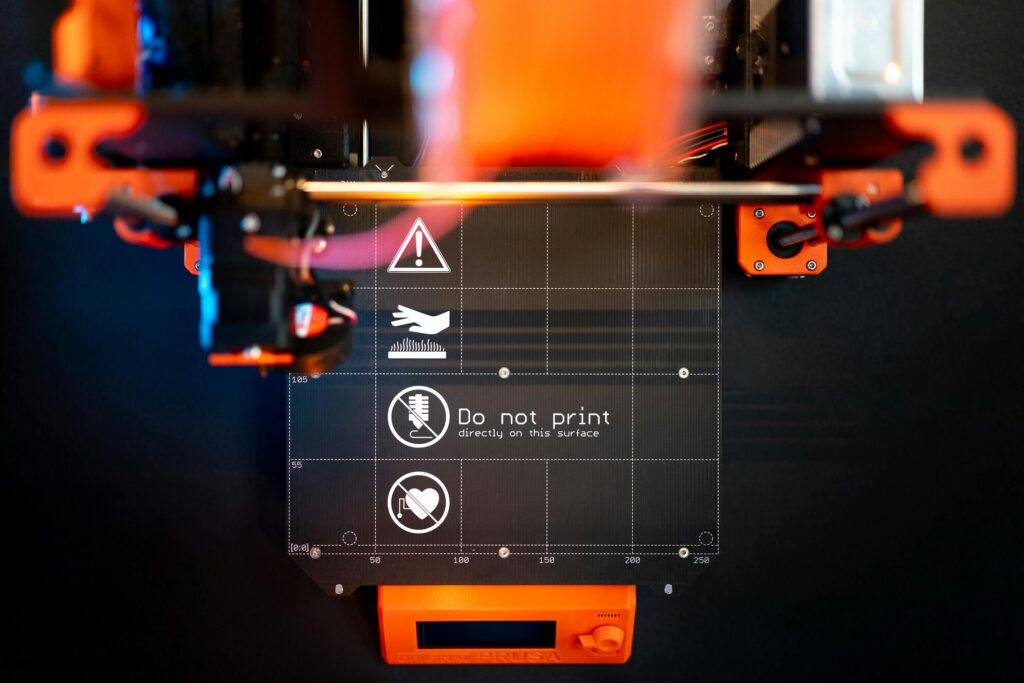

Ihre fertigen 3D-Daten werden geprüft und als Einzelteil, Prototyp oder Kleinserie gefertigt. Auch individuelle neue Konstruktionen sind möglich.

03

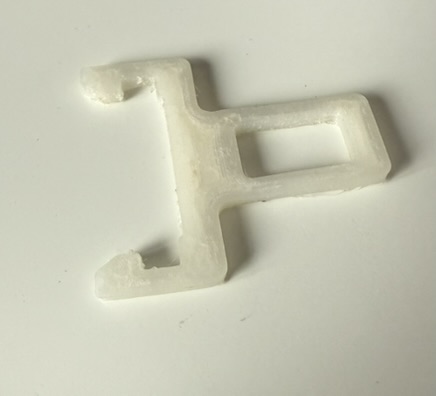

Optimierung von Bauteilen

Bauteile werden für Funktion, Bauraum, Fertigung und Materialeinsatz gezielt weiterentwickelt.

So arbeite ich

Ihre Anforderung steht am Anfang.

Beschreiben Sie mir Ihre Aufgabe, das vorhandene Bauteil oder Ihre Idee. Gemeinsam klären wir Anforderungen, Einbausituation und Stückzahl.

Anschließend entsteht eine technisch und wirtschaftlich passende Lösung – von der Konstruktion über den Prototyp bis zum fertigen Bauteil.

Neugierig? Dann hier anfragen
